安徽兩淮控股集團有限公司兩淮建設有限責任公司管道分公司，從事非開挖管線鋪設工程已有25年的技術研究及開發應用經驗，精通國內外各種穿越設備操作及穿越技術的應用，致力于各種復雜地質非開挖管道鋪設施工，積累了豐富的施工經驗，具備精湛的非開挖管道鋪設施工能力（包含各類無線控向設備、地磁直流線圈、地磁交流線圈、環形線圈、直流磁靶、定向穿越對接技術）。

近幾年，依托公司優勢項目，加強復雜地層非開挖技術、超長距離定向?qū)蛹夹g、智能控向設備研發技術等研究。公司憑借多年的施工經驗，科學的管理、嚴謹?shù)氖┕B(tài)度，與中石油管道局、中石化儲運公司、北京燃氣、華潤燃氣、港華燃氣、大眾燃氣、昆侖燃氣、深圳燃氣等國內知名企業深度合作；同時抓住十一五規劃國家級重點工程西氣東輸二線的契機，在非開挖工程施工中展現出精湛的技藝，尤其在長輸管線施工中取得了較好的業績和聲譽。

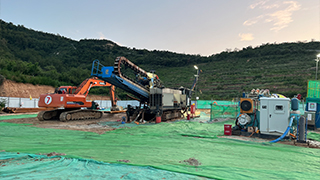

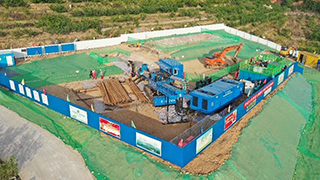

01 北京西六環中段天然氣工程 ( 高井村-軍莊鎮 ) 西山林場南段定向鉆穿越工程

工程概況：管道穿越工程位于北京市門頭溝區西六環路以東，軍莊鎮西山林場范圍內，有林場防火公路沿隧道地表通過，交通條件不便利，隧道穿行于丘陵區，地形起伏大，山坡處多基巖裸露，山間谷地內覆蓋碎石土。

項目意義：項目被譽為北京市西六環天然氣管道“咽喉口”；北京市第一鉆；華北地區首例全巖石、大口徑、高強度定向鉆穿越項目(巖石強度平均120MPa，局部160MPa)。依托該項目獲得兩項省級工法。

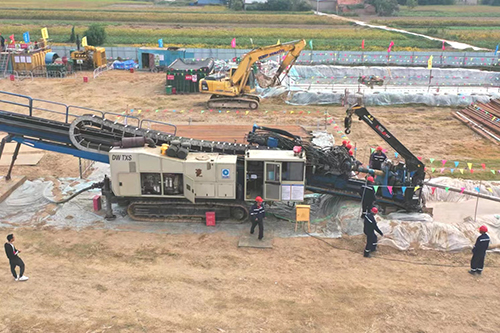

02 杭錦旗至銀川天然氣管道聯絡線寧夏段(平羅至銀川)黃河定向鉆穿越

工程概況：管道穿越黃河區位于銀川市興慶區月牙湖鄉和賀蘭縣通義鄉之間，東大堤穿越位置位于月牙湖鄉頭道墩村北，西大堤穿越位置位于通義鄉京星農牧場四社村東南。定向鉆水平長度為2616.9m.穿越段管材采用D711x15.9L450M 直縫埋弧焊鋼管，執行標準《石油天然氣工業管線輸送用鋼管》(GB/T 9711-2011)，防腐采用3PE加環氧玻璃鋼。

項目特點：目前鋼管Φ711單穿國內記錄保持者。

03 粵東天然氣主干管網揭陽-梅州支干線項目線路工程四標段定向鉆穿越工程

工程概況：粵東天然氣主干管網項目是廣東省天然氣主干管網“十三五”期間的主要建設項目之一。本次定向鉆穿越工程位于廣東省揭陽市和潮州市境內，第四標段共設計5條定向鉆穿越，管道穿越總長約4433米，設計壓力9.2兆帕，其中主管Φ914，光纜套管Φ114。項目采用多機組同時施工。

項目難點：在受新冠肺炎疫情影響、資源調配困難、氣候濕熱難耐、地層結構復雜等多重困難和壓力之下，項目部始終堅守崗位，奮力拼搏，通過排萬難、戰“疫”情，最終在業內創下“五鉆五捷”的佳績。

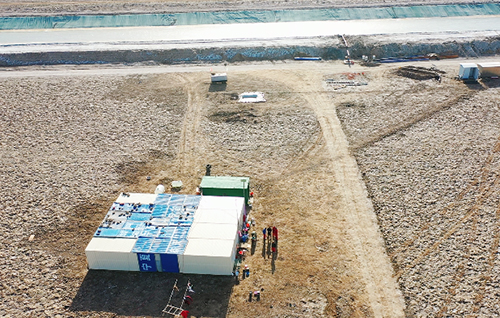

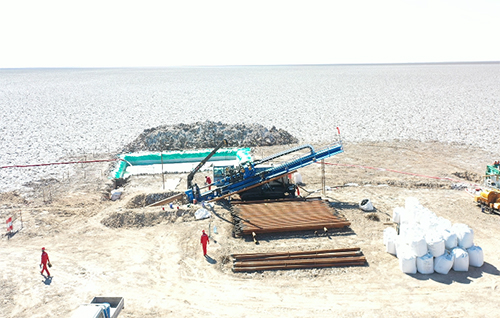

04 國投羅鉀水平井與豎直井聯合采鹵工藝研究設計研發項目配套水平井與豎直井工程

工程概況：本工程國投羅鉀水平井與豎直井聯合采鹵工藝研究設計研發項目配套水平井與豎直井工程，共計 1 口豎直井、1 口水平井， 4 口勘探孔，水平井穿越水平定向鉆施工。豎直井位于 1 號內部輸鹵渠 1-8 與 1-9 采鹵井中間，井深 105m，井徑 1000mm。水平井垂直于 1#輸鹵渠，于豎直井一側布置。水平井穿越段設計埋深 85m，位于 W4 含水層底板上約 1m（可根據水平井沿線 W4 鹵水層底板分布范圍調整）。水平井井徑 300mm。入土角暫定 16°，水平井水平段 1000m，造斜段約 326m，穿越總長度約 1326 米。

業主：國投羅布泊鉀鹽有限責任公司。

施工設備：DDW-3600。

項目難點及意義：一個水平井與多個豎直井對接施工，豎直井口徑小，大深度對接精度要求高(定向鉆施工技術應用的突破)。

05 佛山市第二水源后續工程-丹灶加壓泵站及配套管網建設項目之過北江管道工程

工程概況：北江牽引段鋼管采用 D1219×21.7 L360 直縫埋弧焊鋼管；外防腐采用常溫型擠壓聚乙烯三層結構加強級防腐層（3PE），管道外防護層采用環氧玻璃鋼涂層。穿越水平長度 806.5 米，實際長度 810 米，入土角度為 10°、出角度為 8°，最大穿越深度約 25.2 米。

業主：佛山市西江供水有限公司。

施工設備：DDW-6000鉆機、GD3500L 鉆機、GL5000推管器。

項目難點：穿越施工地層富含溶洞；中風化地層與粉質黏土層交界處，由于地層軟硬程度不均勻，擴孔過程中易形成大的臺階；此次回拖管線預制場地由于地理環境因素受限，穿越預制管道為“4接一”。

項目意義：該工程采用定向鉆方式橫穿北江，最大穿越深度29.8米，孔徑1720毫米，長度810米，是目前廣東省定向鉆穿越最大孔徑長度，施工難度在行業罕見，具有極高的開創性和示范性，同時榮獲“2022年廣東省市政工程安全文明施工示范工地”的稱號。

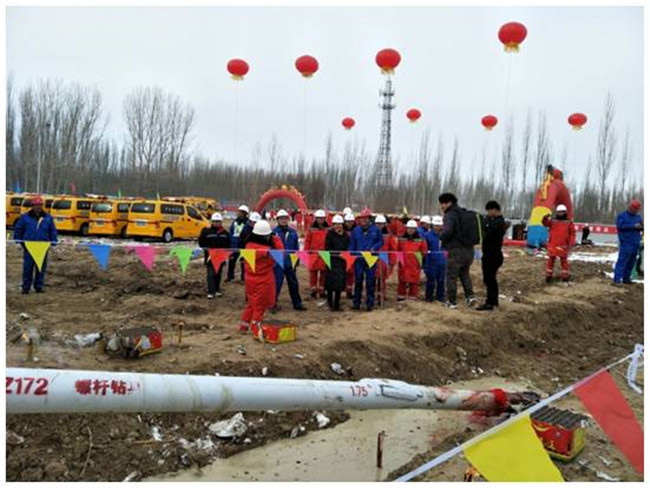

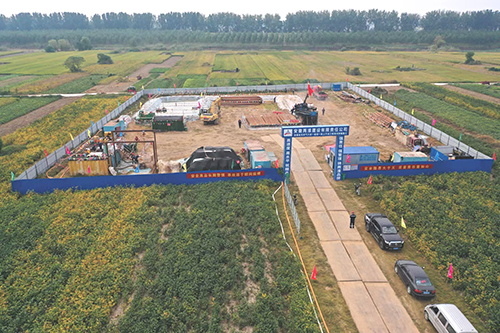

06 安徽省天然氣六安-霍邱-潁上-干線工程淮河穿越施工

工程概況：淮河穿越屬六安-壽縣-潁上干線壽縣段，穿越起點場地位于淮南市壽縣豐莊鎮沙臺子村東南約 0.6km 處，終點場地位于阜陽市潁上縣臨淮村東北約 1km 處，穿越段起止點樁號及坐標分別 LD196（X=3601126.550 Y= 462679.326 ）、 LD197 （X=3603934.337 Y=462060.359），2000 國家大地坐標系。管道水平長度為 2875.2m，實長 2883.08m，其中定向鉆穿越段管道水平長度 2010m。

業主：安徽省天然氣開發股份有限公司。

施工設備：DDW-5500

項目特點： “單穿淮河第一鉆”。

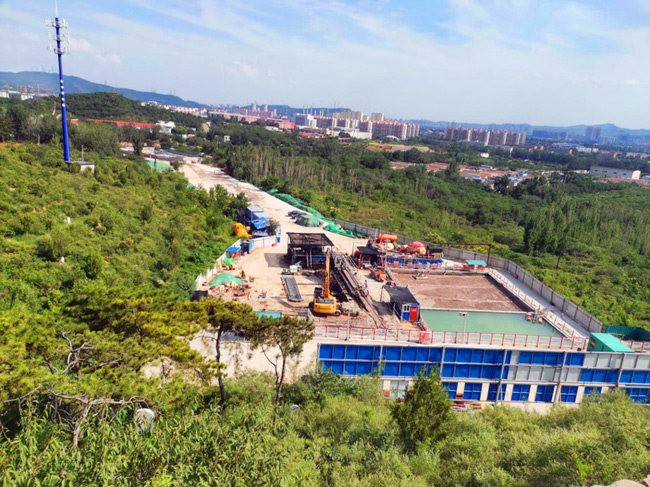

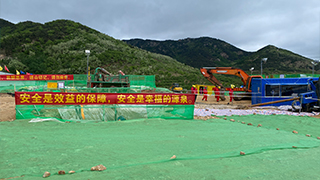

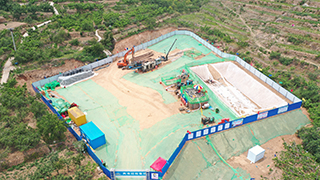

07 山東港口煙臺港西港區至龍口裕龍島原油管道項目南山山體定向鉆施工

工程概況：山東港口煙臺港西港區至龍口裕龍島原油管道項目南山山體定向鉆施工，位于南山風景區內。穿越段鋼管為 D711×12.7mm L450M 直縫埋弧焊鋼管，入土點位于蘆頭鎮七夼村，出土點位于下丁家鎮南邢家村，出、入土點高差達40m，穿越最大長度為 2387.3m，屬大型定向鉆穿越工程。

業主：煙臺港裕龍管輸倉儲物流有限公司。

施工設備：DDW-1100/320鉆機、DDW-4000鉆機、JDN2800B電驅泥漿泵。

項目特點：本項目穿越地層多為微風化閃長巖，巖石硬度高達120.3MPa，屬于堅硬巖。南山山體，山勢陡峭，穿越最大深度近300米，山體穿越需經多個破碎帶，對定向鉆穿越泥漿體系破壞極大，需進行高壓注漿封堵。南山山體定向鉆穿越，施工難度大，工期時間緊，精度要求高，是目前國內山體定向鉆穿越綜合難度最大的項目。
